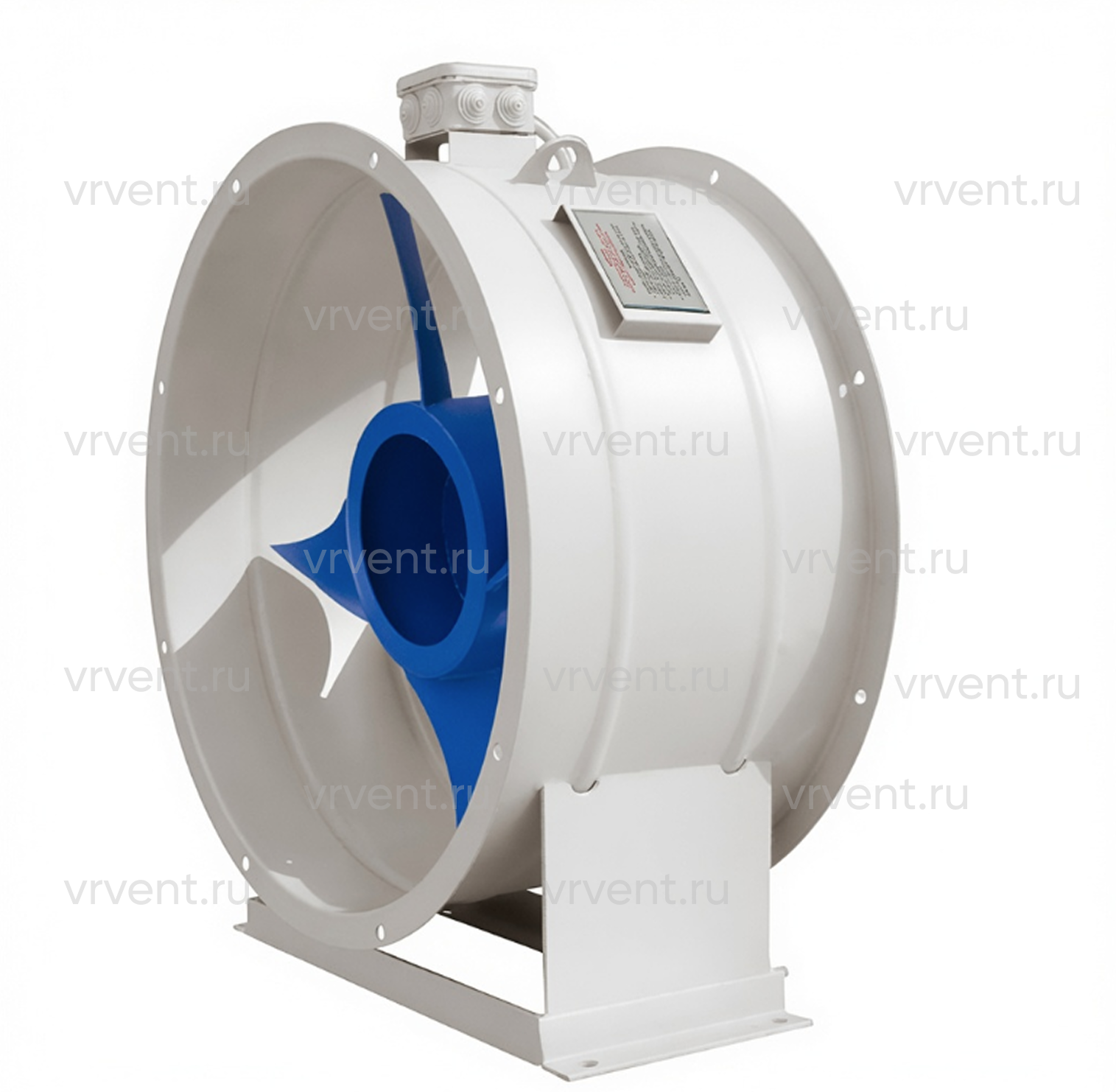

Осевые вентиляторы ВО 14-320 изготавливаются из углеродистой стали в обычном исполнении или из разнородных металлов, алюминия во взрывозащищенном исполнении. Являются осевыми вентиляторами низкого давления, одностороннего всасывания, применяются в стационарных вентиляционных и отопительных системах промышленных объектов, гражданских зданий, гаражей, подвалов, туннелей, станций техобслуживания и прочих.
Осевые вентиляторы ВО 14-320 изготавливаются из углеродистой стали в обычном исполнении или из разнородных металлов, алюминия во взрывозащищенном исполнении. Являются осевыми вентиляторами низкого давления, одностороннего всасывания, применяются в стационарных вентиляционных и отопительных системах промышленных объектов, гражданских зданий, гаражей, подвалов, туннелей, станций техобслуживания и прочих.
Вентиляторы ВО 14-320 из углеродистой стали предназначены для перемещения неагрессивных газовоздушных смесей температурой от -40 до +40 °C, с содержанием пыли и других твердых примесей не более 10 мг/м3 при отсутствии липких веществ и волокнистых материалов. В зависимости от номера вентилятора, рабочее колесо имеет следующее количество лопаток : 3 (для №4, №5, №6,3, №8 ) и 5 (для №3,15, №10 и №12,5).
У взрывозащищенных осевых вентиляторов ВО 14-320-В из разнородных металлов или алюминиевых сплавов работа направлена на перемещение газопаровоздушных взрывоопасных смесей IIA, IIB категорий, не вызывающих ускоренной коррозии углеродистой стали и алюминия (при скорости коррозии не выше 0,1 мм в год) с содержанием пыли и других твердых примесей не более 0,01 г/м3 при отсутствии взрывчатых, липких веществ и волокнистых материалов. Осевые вентиляторы не применяются для перемещения газопылевоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением. Наше производство вентиляторов основано на применении современных технологий.
| Вес, кг | 12-13 |
| Мощность электродвигателя, кВт | 0,18-0,55 |
| Полное давление, Па | 50-20 |
| Производительность, м3/час | 1300-2700 |
| Частота вращения, об./мин. | 1500 |
| D, мм | D1, мм | D2, мм | H, мм | h, мм | C, мм | C1, мм | C2, мм | C3, мм | Lmax, мм | B, мм | d, мм | d1, мм | n, шт |
| 307 | 317 | 357 | 412 | 224 | 315 | 250 | 280 | 304 | 292 | 230 | 10,5 | 11 | 8 |
Акустические характеристики
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 72 | 79 | 71 | 68 | 65 | 60 | 55 | 50 | 69 |
| 3000 | 84 | 92 | 83 | 81 | 79 | 74 | 71 | 68 | 88 |
