Пылеуловитель МПР-25

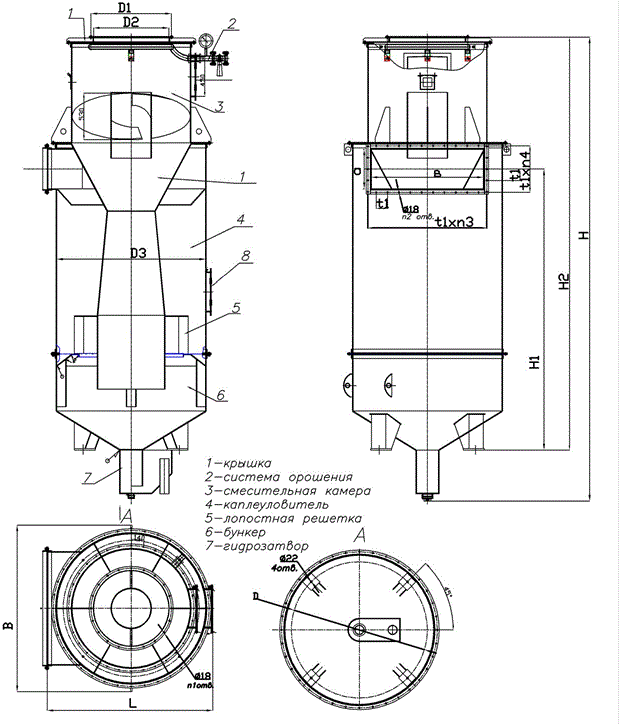

Аппарат включает в себя каплеуловитель, смесительную камеру с системой орошения (форсункам), бункер и гидравлический затвор. Запыленные газы поступают в смесительную камеру, орошаемую цельнофакельными форсунками, Затем газожидкостная смесь в виде закрученного потока направляется в трубу Вентури, на выходе из которой сепарируется основная часть отработанной жидкости. Доулавливание капель происходит в каплеуловителе, оснащенном лопастной решеткой. Очищенные газы выбрасываются в атмосферу. Отработанная жидкость через гидрозатвор отводится в систему оборотного водоснабжения предприятия. Для осмотра и обслуживания предусмотрены люки.

Паспорт Параметры Таблица Размеры

Заводское изготовлениеПромышленное вентиляционное оборудование

Контроль параметровПроверка характеристик перед отгрузкой

Технические документыХарактеристики, схемы и размеры изделия

Паспорт изделия

Пылеуловитель МПР-25

МодельМПР-25

РазделХарактеристики

МатериалыСхемы и графики

Производительностьдо 30000 м³/ч

Характеристики Чертежи

Характеристики пылеуловителя МПР-25

Вес: 2500 кг
Производительность: 25000–30000 м³/ч

Технические параметры

Модель	Вес	Производительность
Наименование	кг	м³/ч
МПР-25	2500	25000–30000

Пылеуловители МПР изготавливаются в общепромышленном(ТР ТС 010) и во взрывобезопасном исполнении(ТР ТС 012).

Рекомендуемые режимы работы пылеуловителей МПР	Параметр
Допустимая запыленность очищаемого газа, не более	15 г/м³
Гидравлическое сопротивление аппарата	1300–1500 Па (130–150 кгс/м² )
Удельный расход воды	0,05–0,2 л/м³
Эффективность улавливания пыли (диаметр частиц 10 мкм, плотность 1400 кг/м³ ), не менее	97 %
