Пылеуловители коагуляционные центробежные мокрые типа КЦМП предназначены для очистки воздуха, удаляемого вытяжными вентиляционными системами от пыли средней и мелкой дисперсности. Могут применяться для улавливания пыли всех видов, за исключением, когда улавливаемая пыль способна цементироваться и кристаллизироваться в воде, образуя прочные отложения больше 15% по весу, а также взрывоопасной пыли.
Подробнее
Не следует применять при наличии в вентиляционных выбросах токсических веществ и пылей, образующих при взаимодействии с водой агрессивные растворы по отношению к стали или взрывоопасные вещества. Не рекомендуется применять для улавливания крупно-волокнистой пыли, а также пыли, способной всплывать на поверхность воды. При начальной концентрации не более 30 г/м3 рекомендуется применять предварительную очистку в простейших сухих пылеуловителях с целью уменьшения расхода воды и количества шлама. КЦМП должны, как правило, устанавливаться в помещениях с положительной температурой. При использовании КЦМП для очистки нагретого воздуха и установки их вне помещения должны быть приняты меры, предотвращающие замерзания воды и шлама.
Заводское изготовлениеПромышленное вентиляционное оборудование
Контроль параметровПроверка характеристик перед отгрузкой
Технические документыХарактеристики, схемы и размеры изделия
Паспорт изделия
Пылеуловитель КЦМП-4,0
Производительностьдо 36000 м³/ч
Характеристики
Чертежи
Характеристики пылеуловителя КЦМП-4,0
- Вес
- 1930 кг
- Производительность
- 17000–36000 м³/ч
Технические параметры
| Модель | Вес | Производительность |
|---|---|---|
| Наименование | кг | м³/ч |
| КЦМП-4,0 | 1930 | 17000–36000 |
Пылеуловители коагуляционные центробежные мокрые типа КЦМП предназначены для очистки воздуха, удаляемого вытяжными вентиляционными системами от пыли средней и мелкой дисперсности.
| Рекомендуемые режимы работы пылеуловителей КЦМП | Параметр |
|---|---|
| Максимальное разряжение | 5000 Па (500 кгс/м² ) |
| Перепад давлений | 3500 Па (350 кгс/м² ) |
| Начальная запыленность воздуха | до 30 г/м³ |
| Скорость воздуха в горловине трубы-коагулятора | 40–70 м/с |
| Расход воды / Минимальный напор воды | 0,1–0,5 л/м³ / 1000 Па (10 м в.ст.) |
| Содержание твердого вещества в воде | 200 мг/л |
| Содержание твердой фракции может быть увеличена, при условии обеспечения качества воды, исключающей выпадение солей жесткости на стенках трубопровода | 500 мг/г |
ПЫЛЕУЛОВИТЕЛЕЙ КЦМП
| Наименование | Производительность, м³/ч | D k | H | L 1 | a | в | масса, кг |
|---|---|---|---|---|---|---|---|
| Пылеуловитель КЦМП-4,0 | 17000–36000 | 1500 | 6645 | 2070 | 500 | 895 | 1930 |

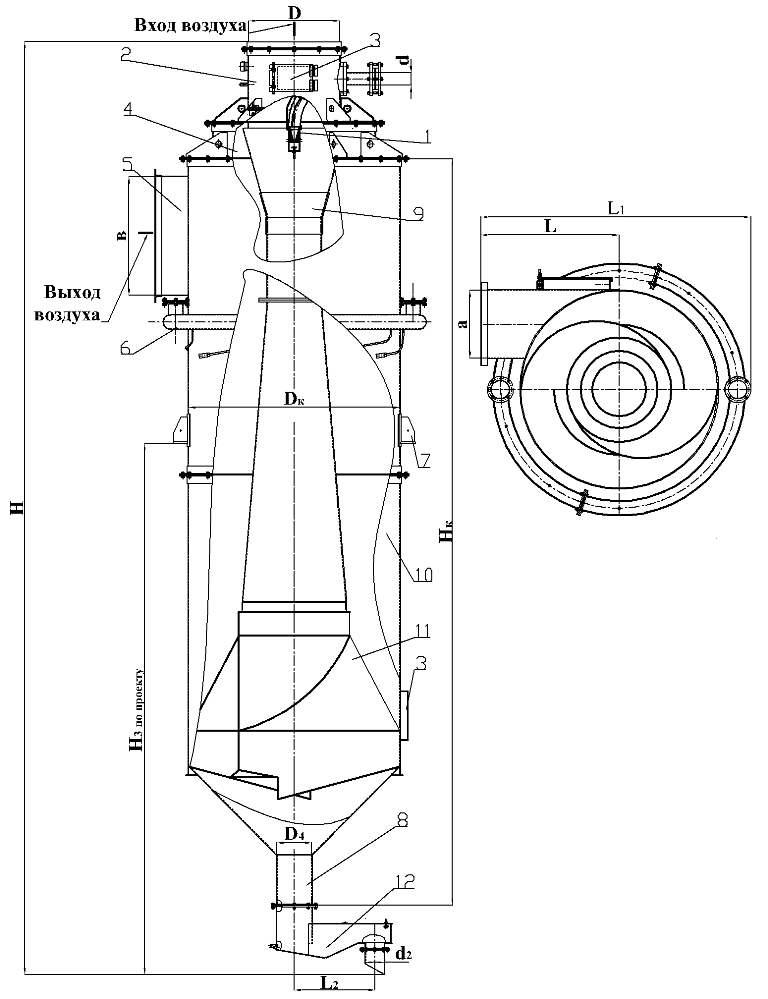

Габаритные и присоединительные размеры
Габаритные, присоединительные и монтажные размеры изделия, мм.
