Преимущества пылеуловителя ударно-смывного действия перед другим мокрым пылеуловителем, получившим широкое применение в промышленности, - циклонам ЛИОТ с водяной пленкой: 1. Независимость степени очистки воздуха от размера пылеуловителя, что важно для установок с большим расходом воздуха. 2. Меньшая высота, что позволяет размещать пылеуловитель УСД-ЛИОТ в относительно невысоких помещениях.
Заводское изготовлениеПромышленное вентиляционное оборудование
Контроль параметровПроверка характеристик перед отгрузкой
Технические документыХарактеристики, схемы и размеры изделия
Паспорт изделия
Пылеуловитель УСД-ЛИОТ 12
Производительностьдо 12200 м³/ч
Характеристики
Чертежи
Характеристики пылеуловителя УСД-ЛИОТ 12
- Вес
- 399 кг
- Производительность
- 10200–12200 м³/ч
Технические параметры
| Модель | Вес | Производительность |
|---|---|---|
| Наименование | кг | м³/ч |
| УСД-ЛИОТ 12 | 399 | 10200–12200 |

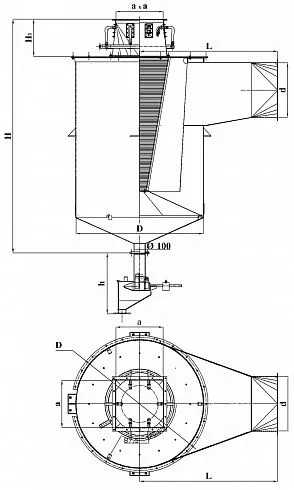

Габаритные и присоединительные размеры
Габаритные, присоединительные и монтажные размеры изделия, мм.
Чертеж 1
Чертеж 2
Размеры УСД-ЛИОТ 12
| Производительность | D | H | H1 | H2 | a | d | h | Масса |
|---|---|---|---|---|---|---|---|---|
| м³/ч | — | — | — | — | — | — | — | кг |
| 10200–12200 | 1200 | 2170 | 320 | 720 | 445 | 512 | 575 | 399 |
