Область применения пылеуловителя ударно-смывного действия УСД-ЛИОТ - очистка запыленного воздуха, удаляемого вытяжными вентиляционными установками с помощью местных отсосов от станков или из укрытий пылящего оборудования. Пылеуловитель УСД-ЛИОТ может рекомендован для улавливания любой нецементирующейся и неволокнистой пыли.
Подробнее
Преимущества пылеуловителя ударно-смывного действия перед другим мокрым пылеуловителем, получившим широкое применение в промышленности, - циклонам ЛИОТ с водяной пленкой: 1. Независимость степени очистки воздуха от размера пылеуловителя, что важно для установок с большим расходом воздуха. 2. Меньшая высота, что позволяет размещать пылеуловитель УСД-ЛИОТ в относительно невысоких помещениях.
Заводское изготовлениеПромышленное вентиляционное оборудование
Контроль параметровПроверка характеристик перед отгрузкой
Технические документыХарактеристики, схемы и размеры изделия
Паспорт изделия
Пылеуловитель УСД-ЛИОТ 7 1/2
Производительностьдо 4770 м³/ч
Характеристики
Чертежи
Характеристики пылеуловителя УСД-ЛИОТ 7 1/2
- Вес
- 142 кг
- Производительность
- 3980–4770 м³/ч
Технические параметры
| Модель | Вес | Производительность |
|---|---|---|
| Наименование | кг | м³/ч |
| УСД-ЛИОТ 7 1/2 | 142 | 3980–4770 |

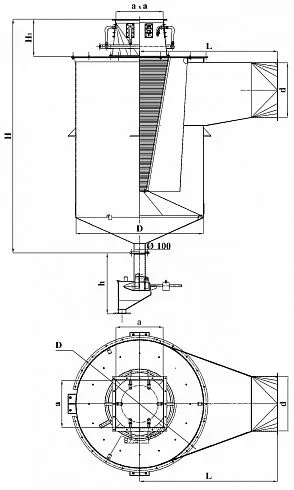

Габаритные и присоединительные размеры
Габаритные, присоединительные и монтажные размеры изделия, мм.
Чертеж 1
Чертеж 2
Размеры УСД-ЛИОТ 7½
| Производительность | D | H | H1 | H2 | a | d | h | Масса |
|---|---|---|---|---|---|---|---|---|
| м³/ч | — | — | — | — | — | — | — | кг |
| 3980–4770 | 750 | 1525 | 320 | 450 | 275 | 320 | 575 | 142 |
