Циклоны ЦН-11 предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы.
Подробнее
Циклоны ЦН-11 предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы.
Для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельно-жидкая фаза или возможна конденсация паров, данные циклоны применять не следует.
Для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельно-жидкая фаза или возможна конденсация паров, данные циклоны применять не следует.
Заводское изготовлениеПромышленное вентиляционное оборудование
Контроль параметровПроверка характеристик перед отгрузкой
Технические документыХарактеристики, схемы и размеры изделия
Паспорт изделия
Циклон ЦН-11-400
Производительностьдо 1270 м³/ч
Характеристики
Чертежи
Характеристики циклона ЦН-11-400
- Вес
- 66 кг
- Высота
- 1862 мм
- Производительность
- 970–1270 м³/ч
Технические параметры
| Модель | Вес | Высота | Производительность |
|---|---|---|---|
| Наименование | кг | мм | м³/ч |
| ЦН-11-400 | 66 | 1862 | 970–1270 |
ЦИКЛОНЫ ЦН-11 С ПИРАМИДАЛЬНЫМ БУНКЕРОМ
| Наименование | Производительность по воздуху м³/ч | А, мм | Б, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| Циклон ЦН-11–400 | 970–1270 | 800 | 800 | 3140 | 222 |
ЦИКЛОНЫ ЦН-11 С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ
| Наименование | Производительность по воздуху м³/ч | А, мм | Б, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| Циклон ЦН-11–400 | 970–1270 | 800 | 800 | 3452 | 229 |
ЦИКЛОНЫ ЦН-11 ГРУППА ИЗ 4-х ЦИКЛОНОВ (выход очищенного воздуха через сборник вверх)
| Наименование | Производительность по воздуху м³/ч | А, мм | Б, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| Циклон ЦН-11–400 | 3620–4710 | 1250 | 1250 | 4340 | 697 |
Технические характеристики циклонов 6-ЦН-11
| Наименование | Производительность, м³/ч | D | А1 | А2 | А3 | Б1 | Б2 | В | Г |
|---|---|---|---|---|---|---|---|---|---|
| Циклон ЦН-11–400 | 3620–4710 | 400 | 240 | 440 | 800 | 618 | 1000 | 416 | 192 |
ЦИКЛОН 6-ЦН-11-800
| Наименование | А/Б | h | h1 | h2 | h3 | h4 | H | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| Циклон ЦН-11–400 | 1250/1250 | 2815 | 1871 | 900 | 550 | 250 | 3990 | 355 | 668 |
Габаритные и присоединительные размеры
Габаритные, присоединительные и монтажные размеры изделия, мм.

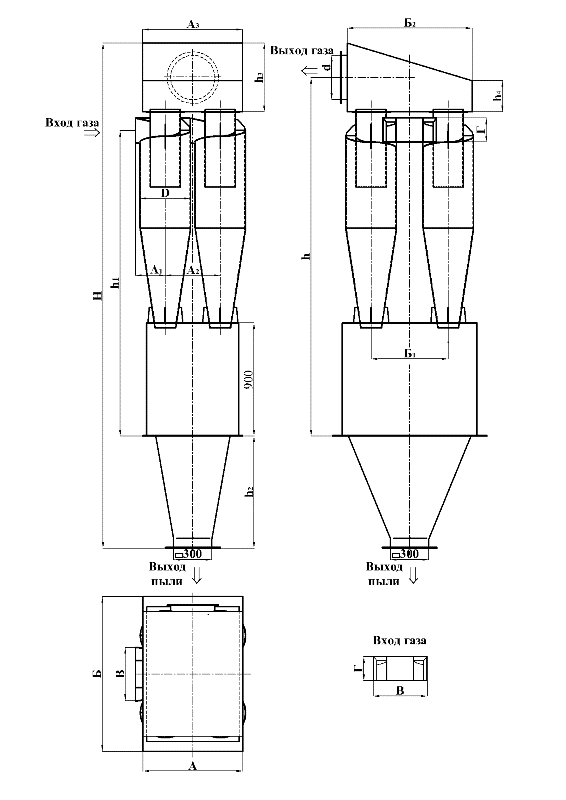

Чертеж 1

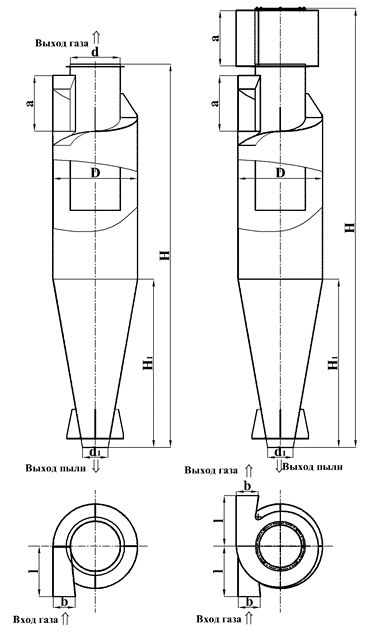

Чертеж 2

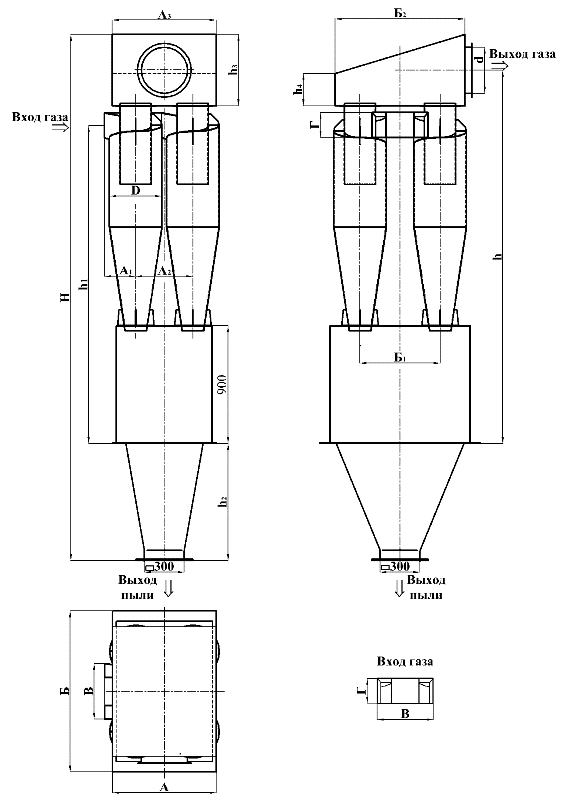

Чертеж 3
Технические характеристики циклонов ЦН-11 без улитки
| Наименование | Производительность | D | H | H1 | d | d1 | a/b | l | Масса |
|---|---|---|---|---|---|---|---|---|---|
| — | м³/ч | — | — | — | — | — | — | — | кг |
| Циклон ЦН-11–400 | 970–1270 | 400 | 1862 | 800 | 236 | 120 | 192/104 | 240 | 66 |
Технические характеристики циклонов ЦН-11 с улиткой
| Наименование | Производительность | D | H | H1 | d | d1 | a/b | l | Масса |
|---|---|---|---|---|---|---|---|---|---|
| — | м³/ч | — | — | — | — | — | — | — | кг |
| Циклон ЦН-11–400 | 970–1270 | 400 | 2000 | 800 | 236 | 120 | 192/104 | 240 | 86 |
