Описание
Циклоны ЦН-11 предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы.
Для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельно-жидкая фаза или возможна конденсация паров, данные циклоны применять не следует.
Для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельно-жидкая фаза или возможна конденсация паров, данные циклоны применять не следует.
Характеристики
| Вес, кг | 88 |
| Высота, мм | 2300 |
| Производительность, м3/час | 1510-1980 |
Технические характеристики циклонов ЦН-11
|
Параметр, характеристика
|
Значение
|
|
Допустимая запыленность газа, г/м3 :
|
|
|
для слабослипающейся пыли
|
не более 1000
|
|
для среднеслипающейся пыли
|
250
|
|
Температура очищаемого газа, °С
|
не более 400
|
|
Максимальное давление (разряжение), кгс/см2 (кПа)
|
500 (5)
|
|
Коэффициент гидравлического сопротивления :
|
|
|
для одиночных циклонов
|
147
|
|
для групповых циклонов с "улиткой"
|
175
|
|
для групповых циклонов со сборником
|
182
|
|
Оптимальная скорость перемещения, м/с :
|
|
|
в обычных условиях Vц (Vвх)
|
3,5 (16,0)
|
|
при работе с абразивной пылью Vц (Vвх)
|
2,5 (11,4)
|
|
Марка (тип)
|
Производительность по воздуху, м3/ч
|
Масса, кг
|
|
Циклон ЦН 11-500
|
1510-1980
|
88
|
|
С пирамидальным бункером
|
||
|
Циклон 1-ЦН 11-500
|
1510-1980
|
244
|
|
С улиткой и пирамидальным бункером
|
||
|
Циклон 2-ЦН 11-500
|
1510-1980
|
255
|
|
Группы из 4-х циклонов с выходом очищенного воздуха через сборник вверх
|
||
|
Циклон 5-ЦН 11-500
|
5660-7360
|
1077
|
|
Группы из 4-х циклонов с выходом очищенного воздуха через сборник влево
|
||
|
Циклон 6-ЦН 11-500
|
5660-7360
|
1039
|
|
Группы из 4-х циклонов с выходом очищенного воздуха через сборник вправо
|
||
|
Циклон 7-ЦН 11-500
|
5660-7360
|
1039
|
Технические характеристики
ЦИКЛОНЫ ЦН-11 С ПИРАМИДАЛЬНЫМ БУНКЕРОМ
| Наименование | Производительность по воздуху м³/ч | А, мм | Б, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| Циклон ЦН-11-500 | 1510-1980 | 800 | 800 | 3550 | 244 |
ЦИКЛОНЫ ЦН-11 С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ
| Наименование | Производительность по воздуху м³/ч | А, мм | Б, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| Циклон ЦН-11-500 | 1510-1980 | 800 | 800 | 3910 | 255 |

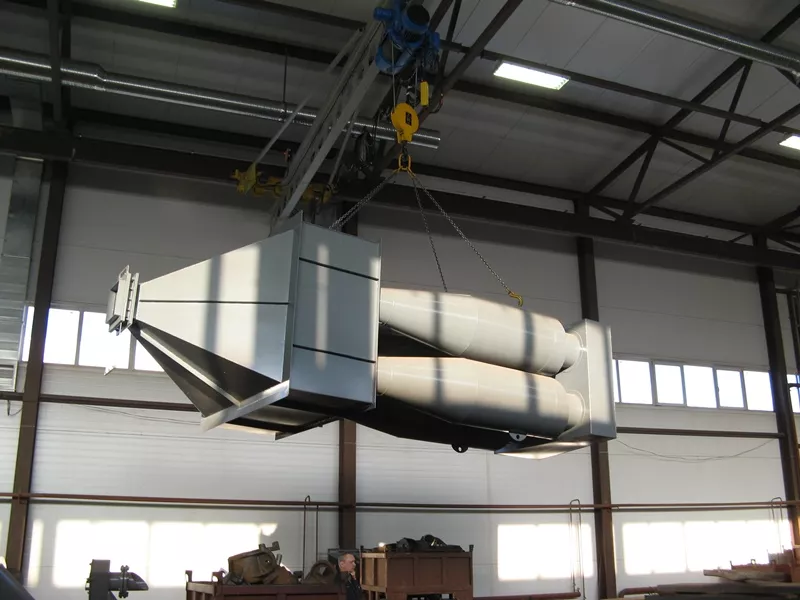

ЦИКЛОНЫ ЦН-11 ГРУППА ИЗ 4-х ЦИКЛОНОВ (выход очищенного воздуха через сборник вверх)
| Наименование | Производительность по воздуху м³/ч | А, мм | Б, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| Циклон ЦН-11-500 | 5660-7360 | 1600 | 2000 | 5030 | 1077 |
Технические характеристики циклонов 6-ЦН-11
| Наименование | Производительность, м³/ч | D | А1 | А2 | А3 | Б1 | Б2 | В | Г |
|---|---|---|---|---|---|---|---|---|---|
| Циклон ЦН-11-500 | 5660-7360 | 500 | 300 | 540 | 1000 | 768 | 1250 | 520 | 240 |
ЦИКЛОН 6-ЦН-11-800
| Наименование | А/Б | h | h1 | h2 | h3 | h4 | H | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| Циклон ЦН-11-500 | 1600/2000 | 3225 | 2438 | 1100 | 550 | 300 | 4600 | 450 | 1039 |
Габаритные и присоединительные размеры
Технические характеристики циклонов ЦН-11 без улитки
| Наименование | Производительность, м³/ч | D | H | H1 | d | d1 | a/b | l | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| Циклон ЦН-11-500 | 1520-2980 | 500 | 2300 | 1000 | 295 | 150 | 240/130 | 300 | 88 |
Технические характеристики циклонов ЦН-11 с улиткой
| Наименование | Производительность, м³/ч | D | H | H1 | d | d1 | a/b | l | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| Циклон ЦН-11-500 | 1520-2980 | 500 | 2500 | 1000 | 295 | 150 | 240/130 | 300 | 115 |
