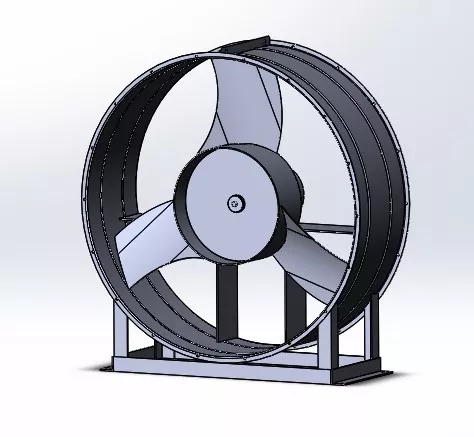

Осевые вентиляторы ВО 14-320 изготавливаются из углеродистой стали в обычном исполнении или из разнородных металлов, алюминия во взрывозащищенном исполнении. Являются осевыми вентиляторами низкого давления, одностороннего всасывания, применяются в стационарных вентиляционных и отопительных системах промышленных объектов, гражданских зданий, гаражей, подвалов, туннелей, станций техобслуживания и прочих.
Вентиляторы ВО 14-320 из углеродистой стали предназначены для перемещения неагрессивных газовоздушных смесей температурой от -40 до +40 °C, с содержанием пыли и других твердых примесей не более 10 мг/м3 при отсутствии липких веществ и волокнистых материалов. В зависимости от номера вентилятора, рабочее колесо имеет следующее количество лопаток : 3 (для №4, №5, №6,3, №8 ) и 5 (для №3,15, №10 и №12,5).
У взрывозащищенных осевых вентиляторов ВО 14-320-В из разнородных металлов или алюминиевых сплавов работа направлена на перемещение газопаровоздушных взрывоопасных смесей IIA, IIB категорий, не вызывающих ускоренной коррозии углеродистой стали и алюминия (при скорости коррозии не выше 0,1 мм в год) с содержанием пыли и других твердых примесей не более 0,01 г/м3 при отсутствии взрывчатых, липких веществ и волокнистых материалов. Осевые вентиляторы не применяются для перемещения газопылевоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением. Наше производство вентиляторов основано на применении современных технологий.
Вес, кг | 215 |
Мощность электродвигателя, кВт | 4 |
Полное давление, Па | 186-122 |
Производительность, м3/час | 41400-54500 |
Частота вращения, об./мин. | 750 |
Общие габаритные размеры вентиляторов общего назначения из углеродистой и нержавеющей стали (мм)

D, мм | D1, мм | D2, мм | H, мм | h, мм | C, мм | C1, мм | C2, мм | C3, мм | Lmax, мм | B, мм | d, мм | d1, мм | n, шт |
1250 | 1278 | 1317 | 1395 | 720 | 1100 | 1146 | 400 | 490 | 615 | 500 | 12 | 18 | 16 |

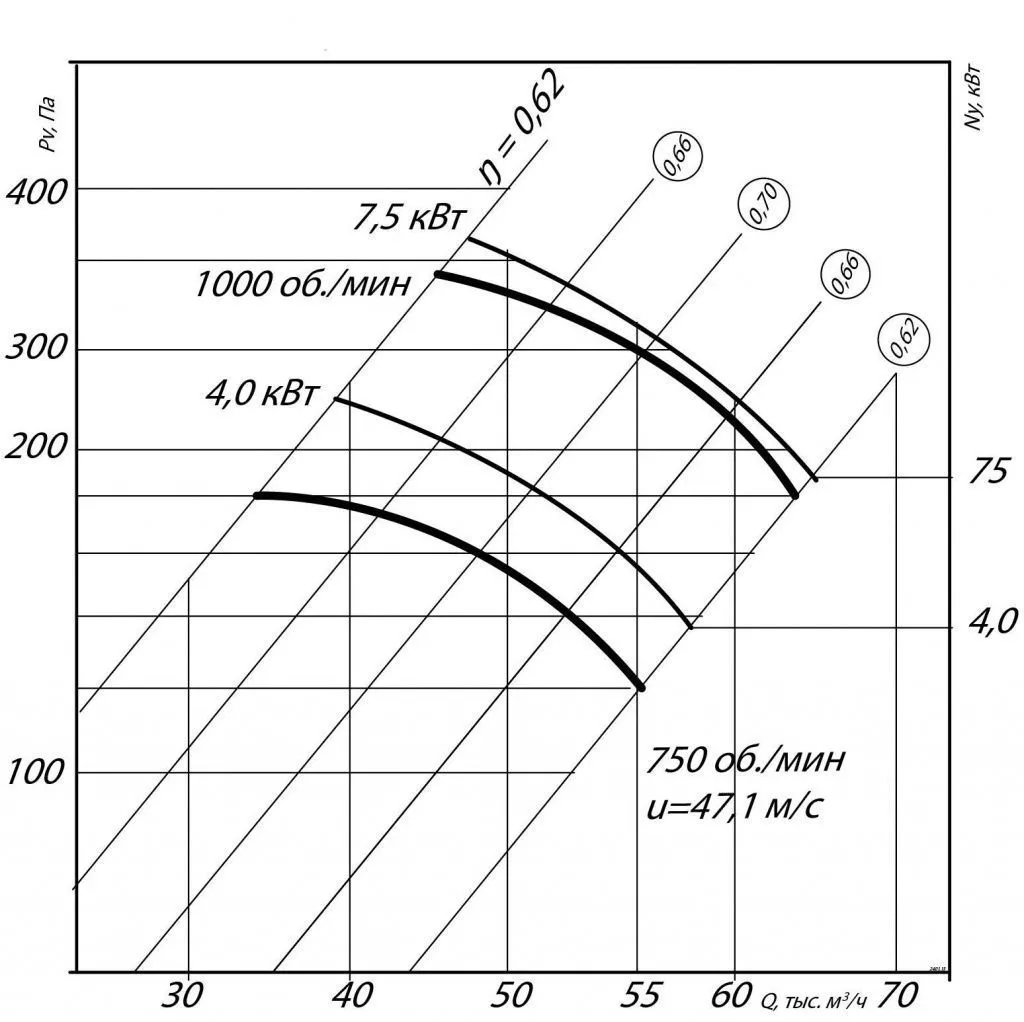

Аэродинамические характеристики

Акустические характеристики
Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
750 | 100 | 107 | 98 | 95 | 92 | 87 | 81 | 75 | 98 |
1000 | 108 | 115 | 106 | 103 | 100 | 95 | 89 | 83 | 106 |
