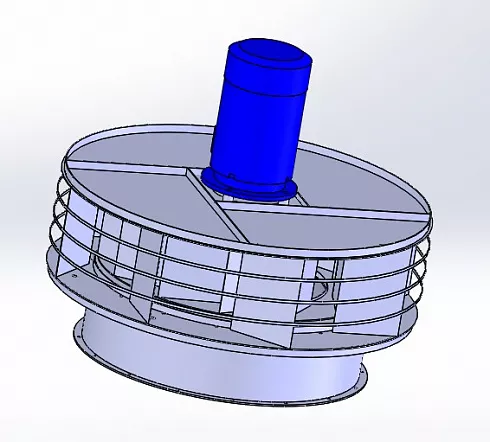

ВКР - это крышные вентиляторы низкого давления, одностороннего всасывания, устанавливаются на кровле зданий в качестве основного звена вытяжной вентиляционной конструкции. Предназначены для работы без сети воздуховодов, но, при обеспечении оптимальной работы (когда производительность больше минимальной), возможно подключение и с воздуховодами. Используются в вытяжных вентиляционных системах промышленных, общественных и жилых зданий для перемещения воздуха и газопаровоздушных смесей температурой не более +80°С, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха.
ВКР - это крышные вентиляторы низкого давления, одностороннего всасывания, устанавливаются на кровле зданий в качестве основного звена вытяжной вентиляционной конструкции. Предназначены для работы без сети воздуховодов, но, при обеспечении оптимальной работы (когда производительность больше минимальной), возможно подключение и с воздуховодами. Используются в вытяжных вентиляционных системах промышленных, общественных и жилых зданий для перемещения воздуха и газопаровоздушных смесей температурой не более +80°С, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха.
Вентиляторы ВКР изготавливаются в стальном корпусе с порошковой окраской. Количество назад загнутых лопаток рабочего колеса составляет 13 (№3,15 - №8) и 12 (№10 -№14).
В зависимости от показателей производительности и давления, вентиляторы ВКР одного и того же номера могут изготавливаться с различными диаметрами рабочих колес, размеры которых зависят от коэффициента отношения диаметра колеса к диаметру номинальному. Основным (стандартным) размером рабочего колеса принят размер с коэффициентным отношением равным единице : Д=Дн (где Д - диаметр рабочего колеса, Дн - номинальный диаметр рабочего колеса). Нестандартные колеса имеют размеры, согласно коэффициентам : 0,9 (Д=0,9Дн); 0,95 (Д=0,95Дн); 1,05 (Д=1,05Дн); 1,1 (Д=1,1Дн).
Эксплуатируются вентиляторы промышленные в условиях умеренного (У) или тропического (Т) климата, 2-ой и 3-ей категории размещения (ГОСТ 15150-69). При обеспечении защиты электродвигателя от атмосферных осадков, допустима эксплуатация в условиях умеренного климата и 1-ой категорией размещения по ГОСТ 15150-69. Температура окружающей среды от -40 до +40 °С (до +45° для тропического исполнения). Содержание пыли и твердых примесей в перемещаемой вентилятором среде - не более 100 мг/м3. Наличие липких, волокнистых и абразивных веществ не допускается.
Мощность электродвигателя, кВт | 11-37 |
Полное давление, Па | 1475-0 |
Производительность, м3/час | 23040-87840 |
Частота вращения, об./мин. | 750-1000 |
Относительный
диаметр рабочего колеса* |
Частота
вращения (об./мин.) |
Мощность
электродвигателя (кВт) |
Параметры в рабочей зоне |
Масса,
кг |
|
Производительность
м3/сек |
Полное давление
(Па) |
||||
0,95
|
720
|
11
|
6,4-13,2
|
645-0
|
455
|
1
|
720
|
11
|
7,5-15,4
|
715-0
|
455
|
1,05
|
725
|
15
|
8,7-18,0
|
800-0
|
490
|
1,1
|
730
|
18,5
|
10,1-20,8
|
890-0
|
565
|
0,95
|
975
|
22
|
8,7-17,9
|
1185-0
|
565
|
1
|
980
|
30
|
10,2-21,0
|
1325-0
|
605
|
1,05
|
985
|
37
|
11,9-24,4
|
1475-0
|
650
|
1,1
|
980
|
30
|
9,7-19,1
|
1280-0
|
570
|
* В зависимости от показателей производительности и давления, вентиляторы ВКР одного и того же номера могут изготавливаться с различными диаметрами рабочих колес, размеры которых зависят от коэффициента отношения диаметра колеса к диаметру номинальному. Основным (стандартным) размером рабочего колеса принят размер с коэффициентным отношением равным единице : Д=Дн (где Д - диаметр рабочего колеса, Дн - номинальный диаметр рабочего колеса).
Нестандартные колеса имеют размеры, согласно коэффициентам : 0,9 (Д=0,9Дн); 0,95 (Д=0,95Дн); 1,05 (Д=1,05Дн); 1,1 (Д=1,1Дн).
D, мм
|
D1, мм
|
F, мм
|
H, мм
|
K, мм
|
d, мм
|
d1, мм
|
d2, мм
|
h, мм
|
1500
|
1272
|
---
|
1385 |
16
|
--- | --- |
265
|
Акустические характеристики
Частота вращения, об/мин
|
Значение Lpi в октавных полосах f, Гц
|
Lpa, дБА
|
|||||||
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
||
750 | 92 | 99 | 97 | 96 | 94 | 86 | 78 | 70 | 98 |
1000 | 94 | 101 | 99 | 98 | 96 | 88 | 80 | 72 | 100 |
