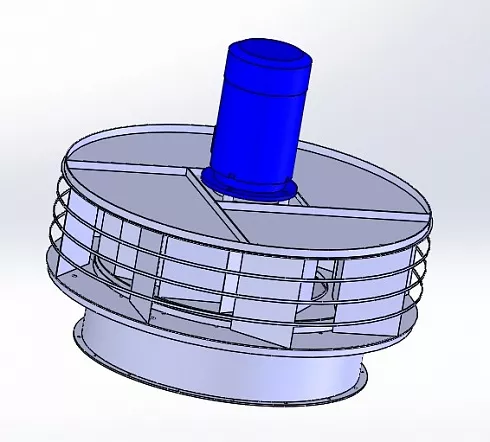

ВКР - это крышные вентиляторы низкого давления, одностороннего всасывания, устанавливаются на кровле зданий в качестве основного звена вытяжной вентиляционной конструкции. Предназначены для работы без сети воздуховодов, но, при обеспечении оптимальной работы (когда производительность больше минимальной), возможно подключение и с воздуховодами. Используются в вытяжных вентиляционных системах промышленных, общественных и жилых зданий для перемещения воздуха и газопаровоздушных смесей температурой не более +80°С, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха.
Вентиляторы ВКР изготавливаются в стальном корпусе с порошковой окраской. Количество назад загнутых лопаток рабочего колеса составляет 13 (№3,15 - №8) и 12 (№10 -№14).
В зависимости от показателей производительности и давления, вентиляторы ВКР одного и того же номера могут изготавливаться с различными диаметрами рабочих колес, размеры которых зависят от коэффициента отношения диаметра колеса к диаметру номинальному. Основным (стандартным) размером рабочего колеса принят размер с коэффициентным отношением равным единице : Д=Дн (где Д - диаметр рабочего колеса, Дн - номинальный диаметр рабочего колеса). Нестандартные колеса имеют размеры, согласно коэффициентам : 0,9 (Д=0,9Дн); 0,95 (Д=0,95Дн); 1,05 (Д=1,05Дн); 1,1 (Д=1,1Дн).
Эксплуатируются вентиляторы промышленные в условиях умеренного (У) или тропического (Т) климата, 2-ой и 3-ей категории размещения (ГОСТ 15150-69). При обеспечении защиты электродвигателя от атмосферных осадков, допустима эксплуатация в условиях умеренного климата и 1-ой категорией размещения по ГОСТ 15150-69. Температура окружающей среды от -40 до +40 °С (до +45° для тропического исполнения). Содержание пыли и твердых примесей в перемещаемой вентилятором среде - не более 100 мг/м3. Наличие липких, волокнистых и абразивных веществ не допускается.
Мощность электродвигателя, кВт | 4-30 |
Полное давление, Па | 1025-0 |
Производительность, м3/час | 32400-91000 |
Частота вращения, об./мин. | 350-750 |
Относительный
диаметр рабочего колеса* |
Частота
вращения (об./мин.) |
Мощность
электродвигателя (кВт) |
Параметры в рабочей зоне |
Масса,
кг |
|
Производительность
м3/сек |
Полное давление
(Па) |
||||
0,95
|
730
|
18,5
|
9,1-18,6
|
830-0
|
615
|
1
|
730
|
22
|
10,6-22,0
|
915-0
|
655
|
1,05
|
735
|
30
|
12,3-25,3
|
1025-0
|
700
|
* В зависимости от показателей производительности и давления, вентиляторы ВКР одного и того же номера могут изготавливаться с различными диаметрами рабочих колес, размеры которых зависят от коэффициента отношения диаметра колеса к диаметру номинальному. Основным (стандартным) размером рабочего колеса принят размер с коэффициентным отношением равным единице : Д=Дн (где Д - диаметр рабочего колеса, Дн - номинальный диаметр рабочего колеса).
Нестандартные колеса имеют размеры, согласно коэффициентам : 0,9 (Д=0,9Дн); 0,95 (Д=0,95Дн); 1,05 (Д=1,05Дн); 1,1 (Д=1,1Дн).
D, мм
|
D1, мм
|
F, мм
|
H, мм
|
K, мм
|
d, мм
|
d1, мм
|
d2, мм
|
h, мм
|
1650
|
1522
|
---
|
1456 |
16
|
18 | --- |
325
|
Акустические характеристики
Частота вращения, об/мин
|
Значение Lpi в октавных полосах f, Гц
|
Lpa, дБА
|
|||||||
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
||
500 | 92 | 99 | 97 | 94 | 92 | 82 | 74 | 68 | 96 |
