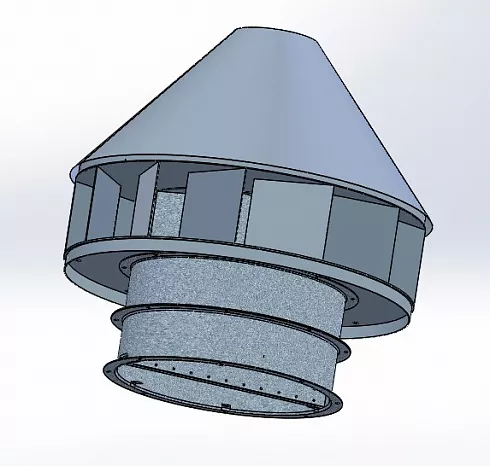

Вентилятор ВКР (№5,6)

В наличии

ВКР - это крышные вентиляторы низкого давления, одностороннего всасывания, устанавливаются на кровле зданий в качестве основного звена вытяжной вентиляционной конструкции. Предназначены для работы без сети воздуховодов, но, при обеспечении оптимальной работы (когда производительность больше минимальной), возможно подключение и с воздуховодами. Используются в вытяжных вентиляционных системах промышленных, общественных и жилых зданий для перемещения воздуха и газопаровоздушных смесей температурой не более +80°С, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха.

Подробнее

Цена по запросу

Вентиляторы ВКР изготавливаются в стальном корпусе с порошковой окраской. Количество назад загнутых лопаток рабочего колеса составляет 13 (№3,15 - №8) и 12 (№10 -№14).

В зависимости от показателей производительности и давления, вентиляторы ВКР одного и того же номера могут изготавливаться с различными диаметрами рабочих колес, размеры которых зависят от коэффициента отношения диаметра колеса к диаметру номинальному. Основным (стандартным) размером рабочего колеса принят размер с коэффициентным отношением равным единице : Д=Дн (где Д - диаметр рабочего колеса, Дн - номинальный диаметр рабочего колеса). Нестандартные колеса имеют размеры, согласно коэффициентам : 0,9 (Д=0,9Дн); 0,95 (Д=0,95Дн); 1,05 (Д=1,05Дн); 1,1 (Д=1,1Дн).

Эксплуатируются вентиляторы промышленные в условиях умеренного (У) или тропического (Т) климата, 2-ой и 3-ей категории размещения (ГОСТ 15150-69). При обеспечении защиты электродвигателя от атмосферных осадков, допустима эксплуатация в условиях умеренного климата и 1-ой категорией размещения по ГОСТ 15150-69. Температура окружающей среды от -40 до +40 °С (до +45° для тропического исполнения). Содержание пыли и твердых примесей в перемещаемой вентилятором среде - не более 100 мг/м3. Наличие липких, волокнистых и абразивных веществ не допускается.

Паспорт Параметры Таблица Размеры Аэродинамика Акустика

Заводское изготовлениеПромышленное вентиляционное оборудование

Контроль параметровПроверка характеристик перед отгрузкой

Технические документыХарактеристики, схемы и размеры изделия

Паспорт изделия

Вентилятор ВКР №5,6

МодельВКР №5,6

РазделХарактеристики

МатериалыСхемы и графики

Производительностьдо 18720 м³/ч

Мощностьдо 5,5 кВт

Частота1000–1500 об/мин

Характеристики Чертежи Графики Акустика

Характеристики вентилятора ВКР №5,6

Мощность электродвигателя: 0,55–5,5 кВт
Полное давление: 0–855 Па
Производительность: 3600–18720 м³/ч
Частота вращения: 1000–1500 об/мин

Технические параметры

Модель	Мощность двигателя	Полное давление	Производительность	Частота вращения
Наименование	кВт	Па	м³/ч	об/мин
ВКР №5,6	0,55–5,5	0–855	3600–18720	1000–1500

Технические характеристики Крышные вентиляторы ВКР №5,6

		Электродвигатель		Параметры в рабочей зоне
D рабочего колеса	Частота вращения, об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, м³ /с	Статическое давление, Па	Масса, кг
0,95	900	0,55	71В6	1,0–2,2	0–250	80
1	930	0,75	80А6	1,2–2,5	0–300	85
1,05	930	1,1	80В6	1,4–2,9	0–330	85
1,1	940	1,5	90L6	1,6–3,4	0–370	95
0,95	1420	2,2	90L4	1,6–3,3	0–630	95
1	1430	3	100S4	1,9–3,8	0–705	100
1,05	1430	4	100L4	2,2–4,4	0–780	110
1,1	1430	5,5	112M4	2,5–5,2	0–855	120
