| Центробежный вентилятор |
Электродвигатель | Параметры вентилятора в рабочей зоне | Виброизоляторы | Полная масса | Габаритные размеры Длина × Ширина × Высота |
||||
|---|---|---|---|---|---|---|---|---|---|
| Марка | Мощность | Частота вращения | Производительность | Давление | Тип | Кол-во | |||
| кВт | об/мин | м³/ч | Па | шт. | кг | мм | |||
| ВЦ 4-75 №3,15 | АИР63А4 | 0,25 | 1500 | 1 350 | 240 | ДО38 | 4 | 39 | 600×587×630 |
| АИР63В4 | 0,37 | 1500 | 1 450 | 250 | ДО38 | 4 | 41 | ||
| АИР71А4 | 0,55 | 1500 | 1 600 | 270 | ДО38 | 4 | 43 | ||
| АИР71В4 | 0,75 | 1500 | 1 650 | 270 | ДО38 | 4 | 44 | ||
| АИР80А2 | 1,5 | 3000 | 2 700 | 1 250 | ДО39 | 4 | 46 | ||
| АИР80В2 | 2,2 | 3000 | 2 900 | 1 300 | ДО39 | 4 | 48 | ||
| АИР90L2 | 3 | 3000 | 3 000 | 1 380 | ДО39 | 4 | 50 | ||

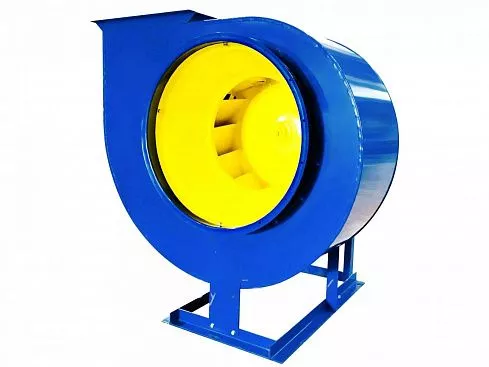

Корпус вентилятора ВЦ 4-75 №3,15 (улитка). Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха с вентилятора согласно ГОСТ 5976. Количество углов поворота корпуса соответствует количеству отверстий под присоединительные болты в задней стенке корпуса. Для обеспечения гарантийных условий на вентилятор угол поворота улитки выставляется на заводе. Он может быть как стандартно кратным 45°, так и любым другим согласно пожеланий заказчика.
Рабочее колесо вентилятора ВЦ 4-75 №3,15. Рабочее колесо металлическое, сварное, правого или левого вращения. Насаживается непосредственно на вал электродвигателя.

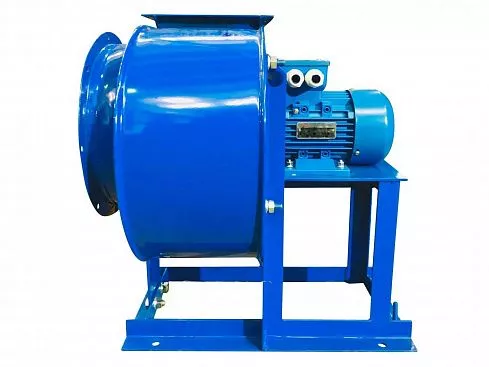

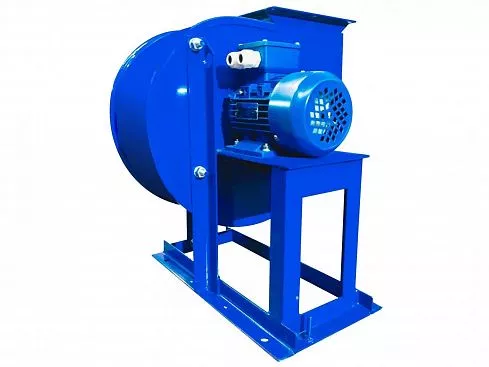

Электродвигатель АИР под улитку ВЦ 4-75 №3,15 Электрдвигатель устанавливается на станине, или, в отдельных случаях, может крепиться к корпусу вентилятора. Для комплектации ВЦ 4-75-3,15 подходят двигатели мощностью от 0,25 до 3 кВт с частотой вращения 1500 и 3000 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию вентилятора. Но в зависимости от условий эксплуатации может быть установлен електромотор другой серии.
ВЦ 4-75 №3,15 ВЦ 4-70 №3,15
Характеристики ВЦ 4-75 №3,15 ВЦ 4-70 №3,15
- Мощность электродвигателя
- 0,25 ... 3 кВт;
- Напряжение
- 380 В
- Полное давление
- 240 ... 1 380 Па;
- Производительность
- 1 350 ... 3 000 м³/час;
- Температура
- до 80°С;
Технические параметры
| Модель | Мощность двигателя | Напряжение | Полное давление | Производительность | Температура |
|---|---|---|---|---|---|
| Наименование | кВт | В | Па | м³/ч | — |
| ВЦ 4-75 №3,15 ВЦ 4-70 №3,15 | 0,25 ... 3 кВт; | 380 | 240 ... 1 380 Па; | 1 350 ... 3 000 м³/час; | до 80°С; |
Аэродинамические исполнения ВЦ 4-75 №3,15
| D/Dн | Q ном., м³/с | Диапазон Q, м³/с | Pv ном., Па | Диапазон Pv, Па | Частота колеса, об/мин |
|---|---|---|---|---|---|
| 1,00 | 1,375 | 0,831–1,887 | 244 | 128–283 | 1 350 |
| 1,00 | 2,900 | 1,754–3,983 | 1 090 | 1–572 282 | 2 850 |
| 0,90 | 1,007 | 0,728–1,570 | 185 | 95–205 | 1 350 |
| 0,90 | 2,280 | 1,510–3,260 | 748 | 408–686 | 2 805 |
| 0,95 | 1,200 | 0,759–0,960 | 220 | 200–242 | 1 350 |
| 0,95 | 2,490 | 1,580–3,610 | 950 | 489–993 | 2 805 |
| 1,05 | 1,350 | 0,893–2,030 | 293 | 163–310 | 1 320 |
| 1,05 | 2,910 | 1,930–4,380 | 1 364 | 1–758 447 | 2 850 |
| 1,10 | 1,340 | 0,970–1,340 | 338 | 338–376 | 1 320 |
| 1,10 | 1,340 | 1,340–2,070 | 338 | 177–338 | 1 320 |
| 1,10 | 2,880 | 2,100–4,470 | 1 574 | 1–825 754 | 2 850 |
Габаритные и присоединительные размеры
Размеры вентилятора общего назначения из углеродистой или нержавеющей стали, мм.
Основные размеры ВЦ 4-75 №3,15
| Обозначение | Размер |
|---|---|
| — | мм |
| A | 204 |
| B | 602 |
| Hmax | 650 |
| H1 | 410 |
| Lmax | 600 |
| L1 | 182 |
| C | 340 |
| C1 | 495 |
| C2 | 177 |
| d2 | 12 |
| D | 315 |
| D1 | 370 |
| b1 | 220 |
| b2 | 220 |
| A1 | 255 |
| A2 | 255 |
